一、    履带吊车支架 概述

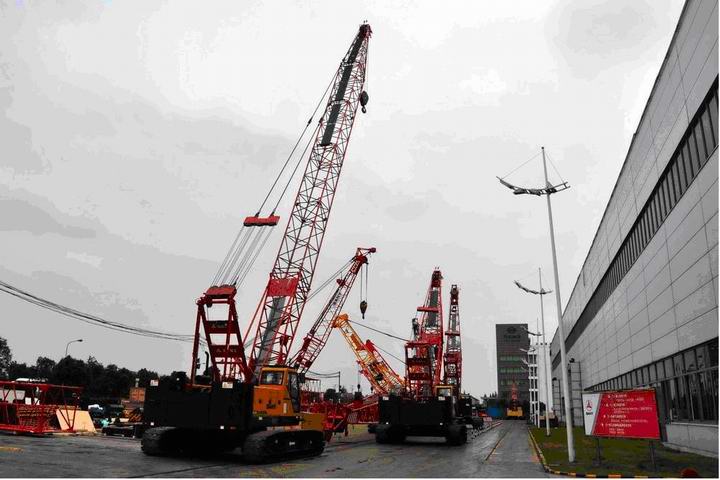

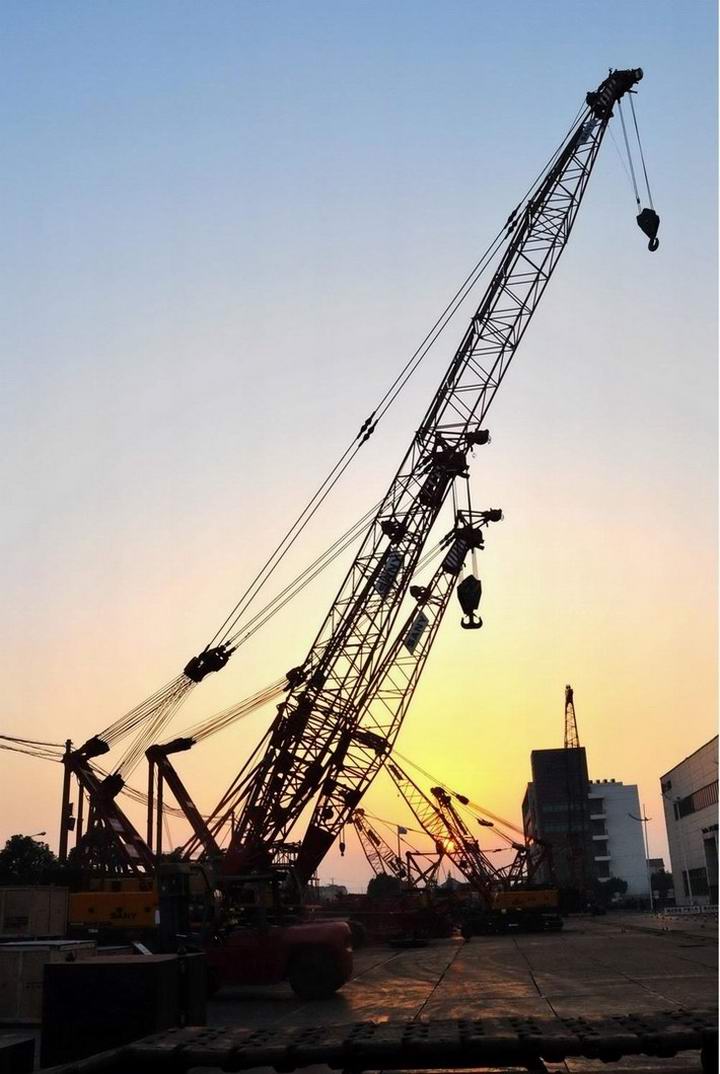

履带吊支架是履带吊的重要组成部分，中国现在最大的起重吨位是2000吨，从较低吨位的50吨起，到2000吨止，中间有十几种规格；由于市场的需要，吊车的臂长各不相同，于是每种规格的吊臂增节臂通常有3、6、9和12米四种规格；加上上下节臂的数量，一般生产厂家的节臂品种多达几十种至上百种。







二、节臂在传统工装上的应用

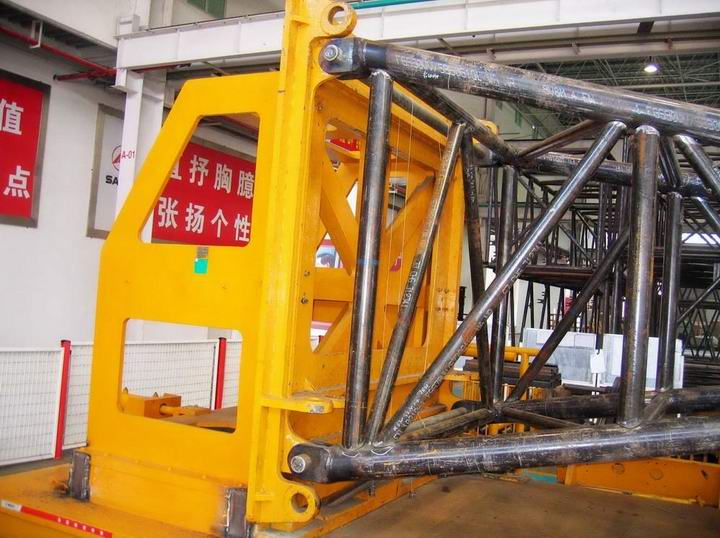

                                             上图所示：节臂纵向的调整比较繁琐。

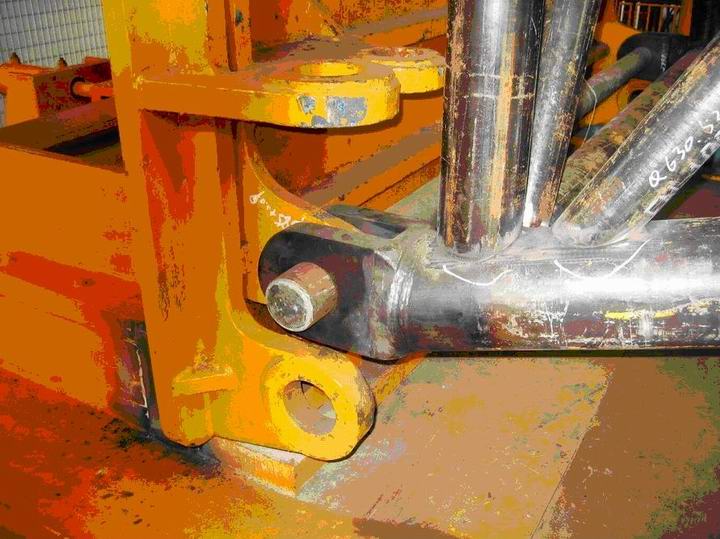

上图所示：接头是固定在大立板上的，尺寸几乎不可调整。

焊接上下节臂和增节臂的传统工装特点如下：

1、通常只能焊接一种吨位的节臂；

2、可以在一头准确定位，另一头定位的调整比较麻烦；

3、节臂接头不能互换；

4、如果生产的节臂品种多，需要较大的场地。

三、德国戴美乐柔性焊接工装夹具的解决方案

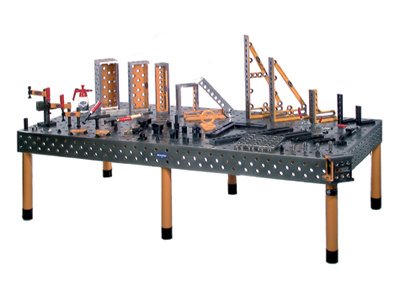

德国戴美乐焊接通用组合夹具是一种孔系夹具系统，有D28和D16两种规格，一般重型机械选用的是D28系统。它由夹具基础（工作台）、定位件、夹紧件和附件组成。





由于需要适应焊接生产中的各种要求，戴美乐的配件品种多样，规格繁多（具体可以从样本里查到，本文不作阐述）。

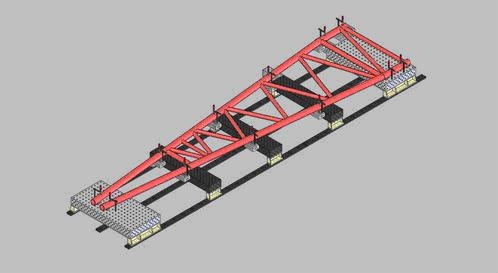

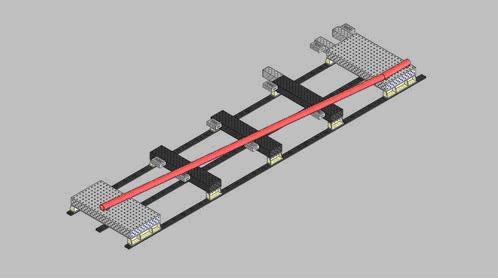

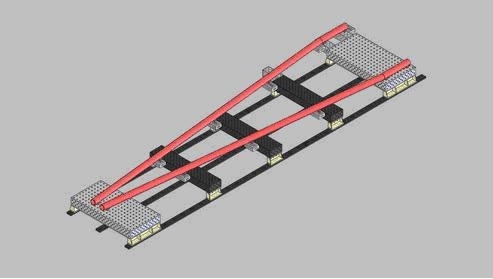

    以下是设计图片：

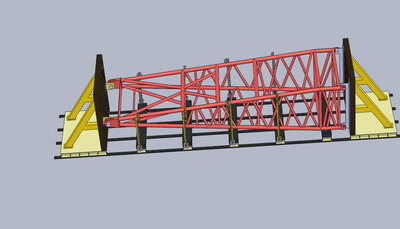

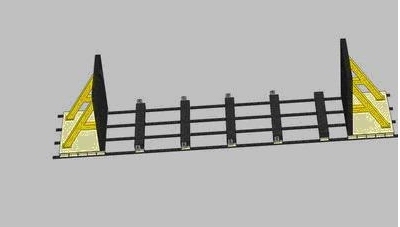

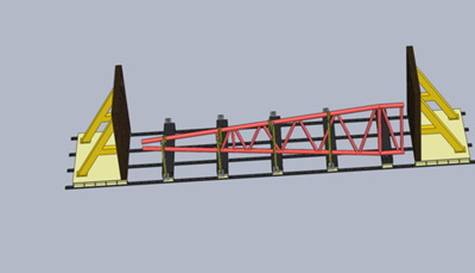

1、组杆和组片

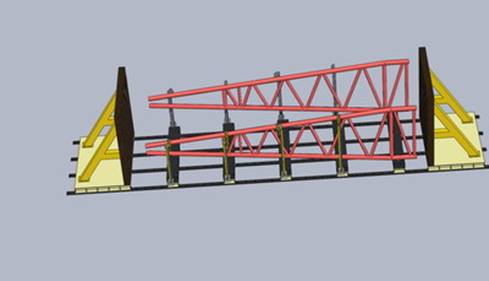

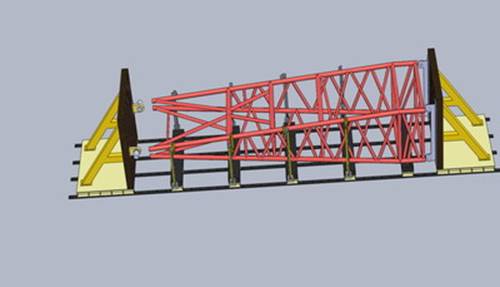

2、组对

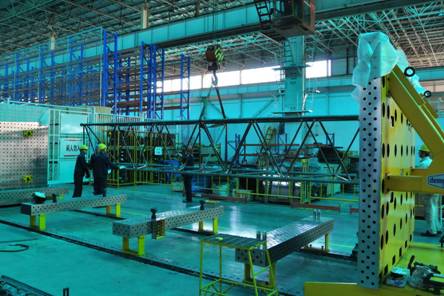

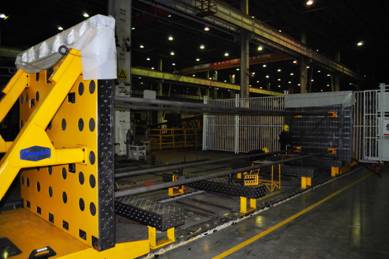

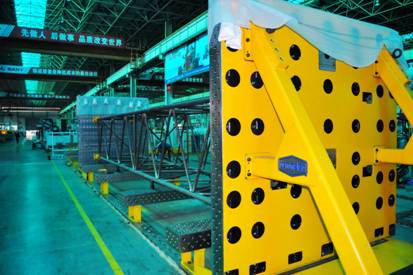

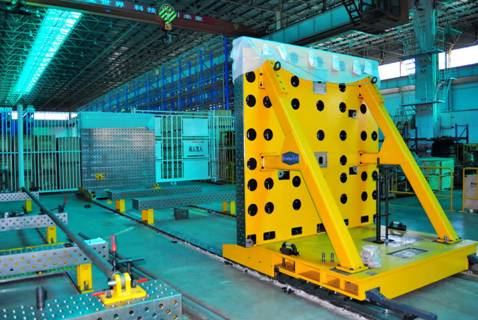

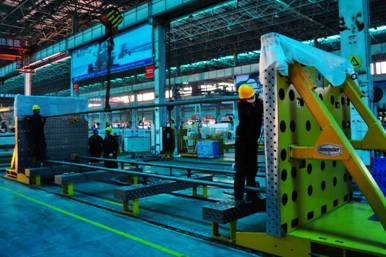

3、现场照片

节臂的长短可以调节



最小一米距离

三米臂架



六米臂架

九米臂架

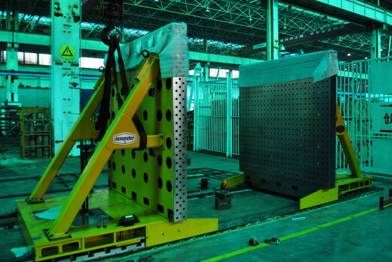

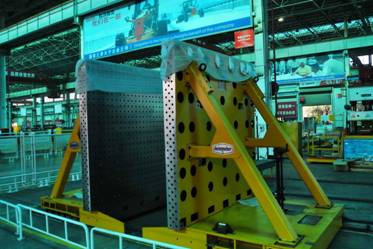

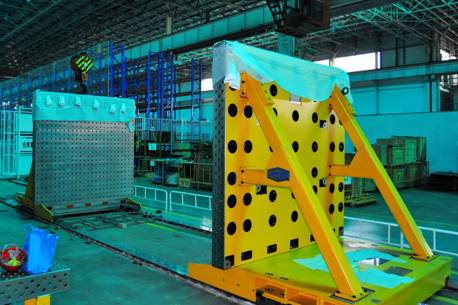

通过更换不同大小的接头座，就可以满足不同臂架的生产。



接头座可以满足组片、组对和组片（接头典型安装形式）

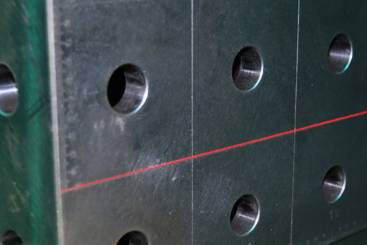

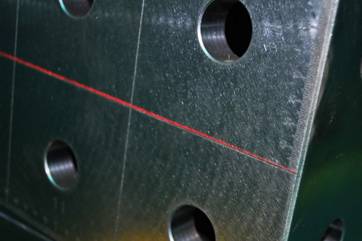

下图显示焊接组合夹具的测量精度（1毫米/20米）。

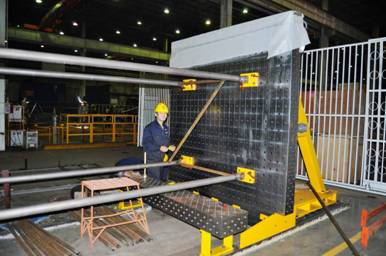

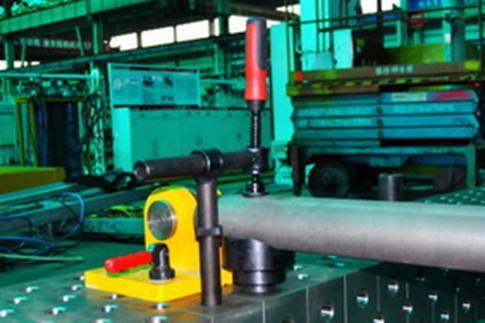

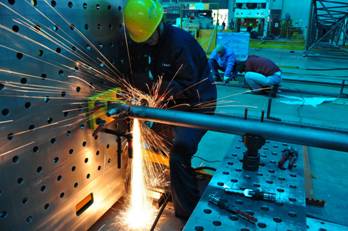

可以直接在夹具上操作。

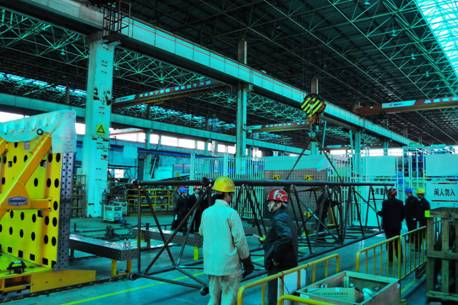

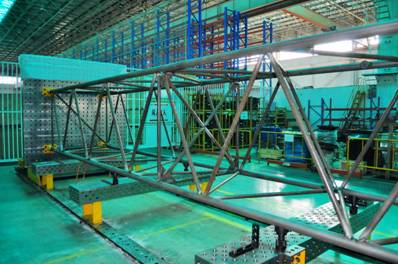

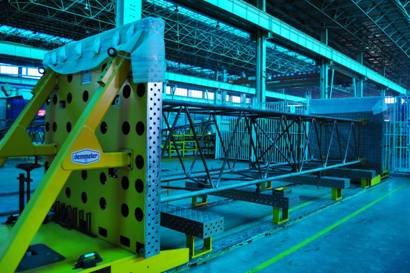

以下是九米臂架焊接



















四、总结-戴美乐焊接组合夹具系统在履带吊臂架焊接中有如下特点：

1、          适用性能广泛：由于戴美乐系统的基础精度较高，可以在一个系统中完成各种不同吨位、长短、大小的臂架；配合合适的接头支架，使生产、管理人员在操作时快速便捷。

2、          节约场地：由于臂架属于大型焊接生产，往往需要很大的场地，使用戴美乐系统后，可以一位多能的生产，对场地大小的需要减轻很多。

3、        更快的对应市场需要：有了戴美乐系统，对于市场的需要、新品的试制和工序的改进，都可以快速反应而不需要作很大的投资。

4、          增加履带吊用户信任：履带吊车属于是大型工程机械设备，一般用户在采购前都需要考察生产厂家的生产能力和管理水平，由于戴美乐焊接系统是德国品牌，用户中不乏国际知名厂家，理所当然的增加了客户的信任和好感。
