链接销的新突破——戴美乐D28新一代的 PPC销

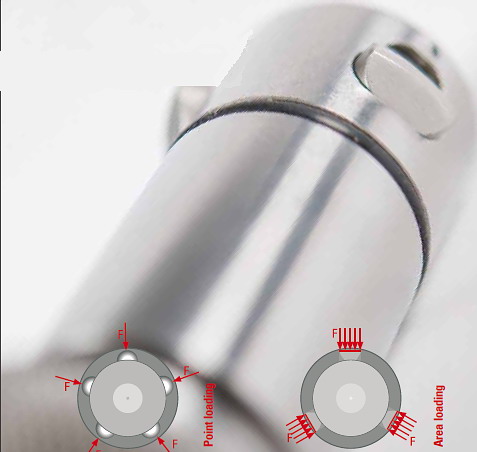

          PC销（点接触）            PPC销（面接触）



定位夹紧销（PC销）是戴美乐三维柔性工装夹具系统中的一个关键元件。在模块连接时，PC销的五个钢珠在28系列孔的反面斜面上进行对中、锁紧，完成模块定位夹紧。因其锁紧处为点接触，所以存在不足。

戴美乐创新的PPC销改进了原有的设计，对夹紧效果来讲是一个巨大的突破。

1、三个多边形的轴向伸张的夹紧瓣替代了原来的钢珠，作用如下。

--精确自动对中

--表面均匀分布涨紧力（以面接触替代了原来的点接触）

--自动锁定

--冲击力小 （避免损坏内孔表面）

2、增加了销体材料的厚度，提高了销子强度。

3、通过夹紧瓣上夹紧力的优化分布，达到更容易、更舒适的夹紧工件。

4、多边形的夹紧瓣不易结垢。

5、符合Demmeler的标准：高强度，高硬度，高耐磨，使用寿命长。

6、通过优化夹紧力分布，PPC销配合各种模块，为戴美乐工装夹具开辟了新的应用范围。

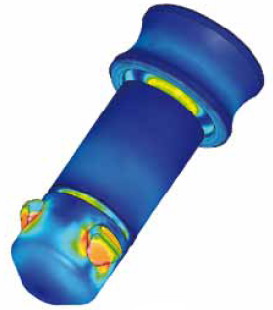

夹紧力的优化分布：模拟使用先进的FEM技术





合适的夹紧：力量均匀的分布防止损坏内孔表面

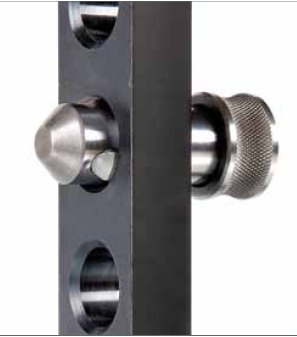

全新PPC销：
