打磨工作台 BA 系列

更新：2015-11-5 15:42:24 点击：

品牌：
型号：

产品介绍

BA 系列打磨工作台

抽取和过滤烟尘和粉尘

适用范围：

BA 系列打磨工作台是焊接和打磨加工小型工件时，去除所产生的烟尘和粉尘的理想选择。

该产品的显著特点在于：不仅能够从工作台表面抽气，而且能够从前挡板和侧挡板抽气，排除焊接烟尘和粉尘；工作台表面的承重达350kg/m3；侧挡板可拆卸以便放置大型工件。

结构

BA 系列抽风工作台由以下部件组成：

结构件由喷涂钢板制成；

牢固的工作台表面可根据需要涂上防刮花材料；

可拆除的前挡板和侧挡板由喷涂钢板制成；

内部的机械预过滤单元由一个桶装金属过滤网组成；

密封的集尘抽屉；

离心风机在凹槽处安装有螺旋桨叶，带有抗高温的IP55保护马达，标准端板，确保所需要的抽气风量。

以下配件可供选择：

——将处理后的气体排出工作环境的软管和吸气罩；

——AIR BLU系列减噪箱内置风机，管道和打磨台由防震关节连接；

——吸气罩上的消音器带有消音媒介

——套式滤芯或IFCA系列活性炭滤芯或ECO S系列静电式滤芯

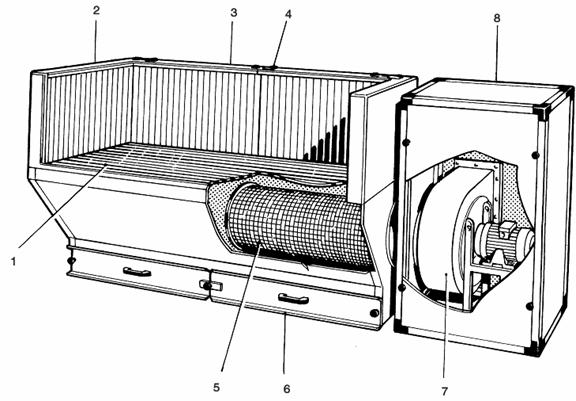

1、抽气表面

2、可拆卸的侧面抽气挡板

3、可拆卸的前抽气挡板

4、墙面支架

5、金属网滤芯

6、集尘抽屉

7、电动风机

8、减噪箱（选配件）

简介：

BA 系列抽气工作台底部是支撑台面，侧面和前面各有一个抽气挡板，工作台旁边安装有风机。空气被吸入时，金属过滤桶捕获较大的粉尘颗粒，并防止铁屑和较大杂质进入，损伤机器。

如有需要，可使空气通过由IFCA或ECO S模块组成的过滤系统，然后再排出室外或再循环。

标准的工作台型号有：

BA 1000－适合于各种焊接加工中排出烟尘和粉尘，过滤单元由一个金属过滤芯组成；

BA 2000－同上，但更大，功率更强；

BA 3000－同上，但更大，功率更强。

下表是不同尺寸：

型号	长(mm)	宽(mm)	高(mm)	重量(kg)
BA 1000	1000	900	840	80
BA 2000	2000	900	840	120
BA 3000	3000	900	840	180

尺寸仅指工作台的大小。旁边的风机，长800mm，重40－60kg，需考虑型号。

过滤特殊污染物时，请洽AERSERVICE技术部。

技术参数

型号	风量 (mc/h)	功率 (kw)	电压 (V)	噪音 dB(A)	工作台排风口直径(mm)	排风口风扇法兰(mm)
BA 1000	4000	2.2	230/400/50	73	420	250×350
BA 2000	8000	4	230/400/50	75	450	280×400
BA 3000	11000	5.5	230/400/50	78	450	280×400

带有减噪箱的型号，噪音比表格中所示降低约5dB。AIR BLU系列减噪箱由压铸铝合金的型材杆支撑作为双层墙面的金属薄板，外面的镀漆板和内面的镀锌板由厚达22mm的石棉板隔开。尺寸如下所示：

型号	长(mm)	宽(mm)	高(mm)
AIR BLU 1000	790	790	1040
AIR BLU 2000	1040	1040	1040
AIR BLU 3000	1040	1040	1040

定期简单维护滤芯，并清空集尘抽屉，能长期有效保证过滤效率和过滤不同种类污染物的效果。维护滤芯和清空集尘抽屉的频率取决于：

——污染物的种类

——污染物的浓度

——使用时间

——保养状况

请切记：

不管是哪个型号的BA，均不可用于：

——过滤液体

——用于易爆炸的环境中

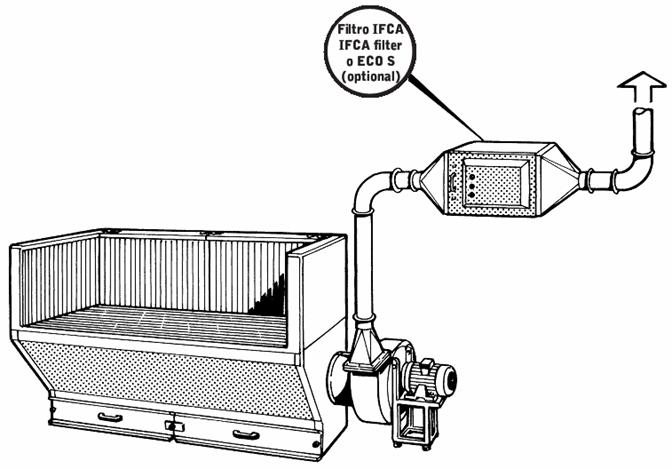

下图是将风机和IFCA机械式或者ECO S静电式过滤器与打磨台连接的图表。
